ELSE I系列成像相机(4096x4096)

相机规格表:读出频率-50kHz,250kHz,1MHz,3MHz (5 MHz用于查看模式;读出频率可定制)//读出节点-1Mpx和4Mpx相机具有2个输出端口,16Mpx相机具有4个输出端口// A/D转换-18-bit //线性度优于99% //窗口材料对紫外光敏感的型号...

  • 规格说明
  • 产品详情
  • 产品应用
  • 文档下载

l 相机规格表:

读出频率

50kHz,250kHz,1MHz,3MHz (5 MHz用于查看模式;读出频率可定制)


读出端口

1Mpx和4Mpx相机具有2个输出端口,16Mpx相机具有4个输出端口


AD转换

18-bit


线性度

优于99%


窗口材料

紫外光敏感的型号为MgF2或UVFS, 其他为BK7


法兰-焦平面距离

10.0mm(1Mpx&16Mpx);9mm(4Mpx)


温度传感器

于CCD传感器上,及半导体制冷的热端


数据传输

千兆以太网GigE,USB3.0


软件

Greateyes Vision软件(Windows7/10)


SDK和驱动


DLL for Windows; LabVIEW, EPICS, Linux driver (可选)

TTL接口信号


Sync out, shutter out, external trigger in

工作条件


环境温度:0℃ to 35℃,相对温度<80%(无结露)

供电

1 Mpx &4 Mpx:80-264VAC(typ. 115/230),47-63Hz(typ. 50/60),max. 1.1A(230V)/1.9A(115V)

16 Mpx:85-264VAC(typ. 115/230),47-63Hz(typ. 50/60),max. 1.9A(230V)、3.8A(115V)


认证

CE


尺寸

8.3cm(3.27)X 10.0cm(3.94)X 13.1cm(5.16)(W X H X L,1 Mpx & 4 Mpx)

13.7cm(5.39)X 13.7cm(5.39)X 17.1cm(6.71)(W X H X L,16 Mpx)


重量

2.2kg(1 Mpx & 4 Mpx),5.4kg(16 Mpx)






l 相机型号选择:

型号


ELSE 4096 4096

紫外波段增强


BI UV3

可见光波段增强

FI

BI BR

BI MID



近红外波段增强



DD MU2


像素格式(标称)


4096 x 4096

感光区域


61.4 mm × 61.4 mm


像素尺寸


15 μm × 15 μm


CCD传感器制冷


-90℃ to 20℃


最大阱容


150 ke-


350 ke-


寄存器/输出节点阱容


-/ 900 ke-


-/ 600 ke-


暗电流@-100℃


@-90℃

0.00008   0.004


增益

0.4 counts/e- (low noise)

1.2 counts/e- (high capacity)


读出噪声典型值(e-)

@50 kHz

@1 MHz

@3 MHz


4.7

9.5

17.0

2.5

6.3

10.5

CCD传感器类型

背照式(BI),背照式(BI),深耗尽条纹抑制(DD)


增透膜

UV (UV3), broadband (BR), midband (MID), near-infrared (NIR), multiband (MU2)


缺陷等级

Grade 0 或 Grade 1(标配)


全贴上范围深度制冷、高性能科研级CCD相机,适用于各类光谱学应用。

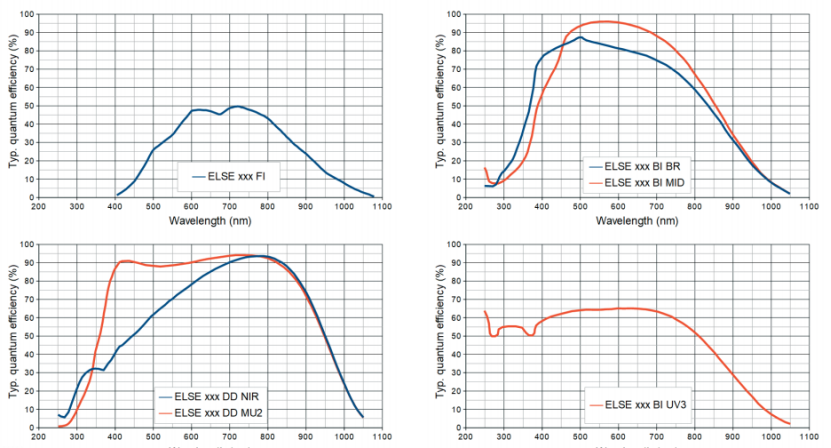

1、高达98%的量子效率——灵敏的传感器适合弱光应用

2、可至-100℃的超低温半导体制冷系统——产生极低的暗电流来达到更佳检测极限

3、严密的真空封闭——保护传感器且维护需求较低

4、用户可选择增益——在最佳信噪比和动态范围间均衡选择

5、千兆以太网GigE及USB3.0数据接口——可选择本地或远程进行操作

6、至5MHz的快速读取速度——高帧率搭配低噪声电子系统

7、多种传感器类型——不同尺寸均提供使用紫外,可见或近红外的镀膜

8、灵活的软件选项——原装Vision软件或各类开发包SDK


活体荧光生物成像;

天文观测;

LIBS光谱仪;

中子层析成像;

EL/PL成像;

超冷量子研究等
