ELSE-S系列光谱相机

相机规格表://读出频率50kHz,250kHz,1MHz,3MHz (5 MHz用于查看模式;频率可定制)// AD转换--18-bit //线性优于99% //窗口材料对紫外光敏感的型号为MgF2或UVFS, 其他为BK7法兰 //CCD焦平面距离10.0mm //CCD传感器制冷-100...

  • 规格说明
  • 产品详情
  • 产品应用
  • 文档下载

l 相机规格表:


读出频率

50kHz,250kHz,1MHz,3MHz (5 MHz用于查看模式;频率可定制)


AD转换分辨率

18-bit


线性

优于99%


窗口材料

对紫外光敏感的型号为MgF2或UVFS, 其他为BK7


法兰-CCD焦平面距离


10.0mm

CCD传感器制冷

-100°C 到20°C, 风冷或水冷


温度监控

于CCD传感器上,及半导体制冷的热端


数据传输

千兆以太网GigE,USB3.0


软件

Greateyes Vision软件(Windows7/10)


SDK和驱动

DLL for Windows; LabVIEW, EPICS, Linux driver (可选)


TTL接口信号

Sync out, shutter out, external trigger in


工作条件

环境温度:0℃ to 35℃,相对温度<80%(无结露)


供电

80-264VAC(115/230典型值),47-63Hz(60/60典型值),max. 1.1A(230VAC),1.9A(115VAC)


认证

CE


尺寸

8.3cm(3.27)X 10.0cm(3.94)X 13.1cm(5.16)(W X H X L)


重量

1800g




l 相机型号选择


型号


ELSE 1024 128


ELSE 1024 256


ELSE 2048 512


紫外波段增强


OE UV

BI UV2, BI UV3


FI UV

BI UV2, BI UV3


可见光波段增强


BI MID


FI

BI MID


FI

BI MID


近红外波段增强


DD NIR

FI DD

DD NIR



像素格式(标称)


1024 x 128

1024 x 256

2048 x 512


感光区域


26.6 mm × 3.3 mm


26.6 mm × 6.7 mm


26.6 mm × 6.9 mm


像素尺寸


26 μm × 26 μm


13.5 μm × 13.5 μm


最大阱容


500 ke-/ 700 ke- (DD)


100 ke-


寄存器阱容


1000 ke-/ 1400 ke- (DD)


400 ke-


暗电流

0.0004 e-/ pixel/ s

0.005 e-/ pixel/ s (DD)


0.00025 e-/ pixel/ s

读出噪声典型值(e-)

@50 kHz

@1 MHz

@3 MHz

BI/ DD

5.5

13.1

23.0

FI

4.2

12.0

22.0

BI

6.0

13.1

23.0

DD

5.7

12.3

22.5

FI/ BI

3.5

7.2

11.3

增益

0.3 counts/ e- (low noise model)

0.4 counts/ e- (high capacity)

1.2 counts/ e- (low noise)

CCD传感器类型

背照式(BI)

深耗尽条纹抑制(DD)

前照式(FI)

背照式(BI)

深耗尽条纹抑制(DD)

开放式电极(OE)

前照式(FI)

背照式(BI)

增透膜

midband (MID)

near-infrared (NIR)

UV (UV2, UV3)

midband (MID)

near-infrared (NIR)

UV (UV2, UV3)

midband (MID)

缺陷等级

Grade 0 或 Grade 1(标配)


全贴上范围深度制冷、高性能科研级CCD相机,适用于各类光谱学应用。

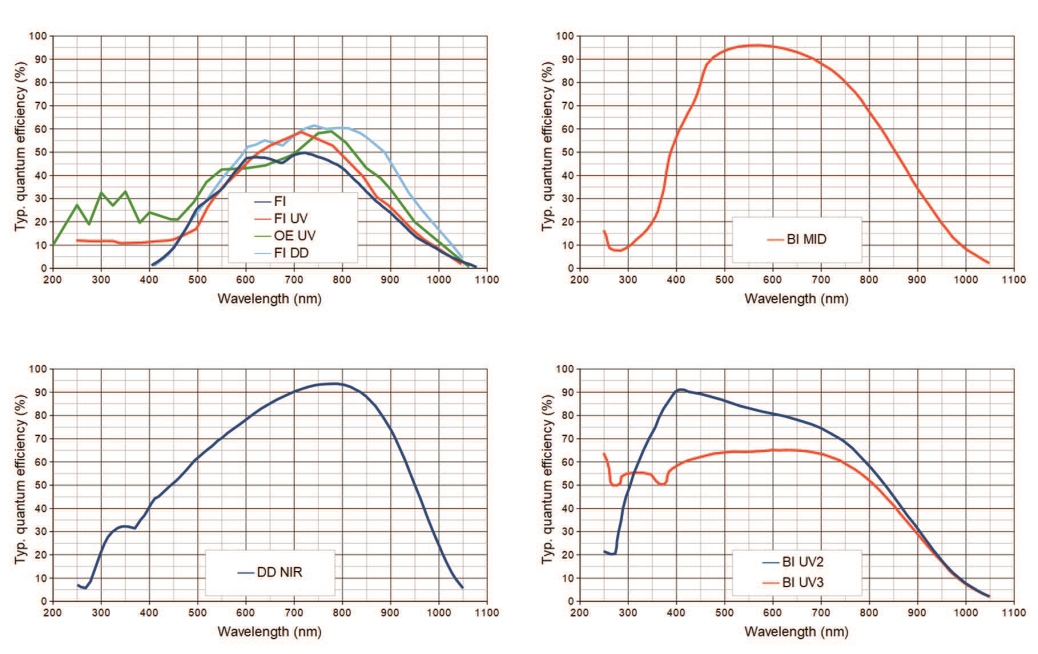

1、高达98%的量子效率——灵敏的传感器适合弱光应用。

2、可至-100℃的超低温半导体制冷系统——产生极低的暗电流来达到更佳检测极限。

3、严密的真空封闭——保护传感器且维护需求较低。

4、用户可选择增益——在最佳信噪比和动态范围间均衡选择。

5、千兆以太网GigE及USB3.0数据接口——可选择本地或远程进行操作。

6、至5MHz的快速读取速度——高帧率搭配低噪声电子系统。

7、多种传感器类型——不同尺寸均提供使用紫外,可见或近红外的镀膜。

8、灵活的软件选项——原装Vision软件或各类开发包SDK。


拉曼光谱;

近红外光谱;

荧光光谱;

吸收、透射及反射光谱等
